Mikä on painevalun tärkein etu?

Painevalun tärkein etu on sen kyky tuottaa suuria määriä monimutkaisia, mittatarkkoja metalliosia suurella nopeudella minimaalisella jälkikäsittelyllä. Yhdessä tuotantosyklissä painevalu tarjoaa tiukat toleranssit, sileän pinnan ja tasaisen toistettavuuden, joihin harvat muut metallinmuovausprosessit pystyvät vastaamaan. Toimialoilla, joilla tarkkuus ja suorituskyky ovat tärkeitä – autoteollisuudessa, elektroniikassa, ilmailussa ja kulutustavaroissa – painevalu on tehokkuuden ja laadun risteyskohdassa.

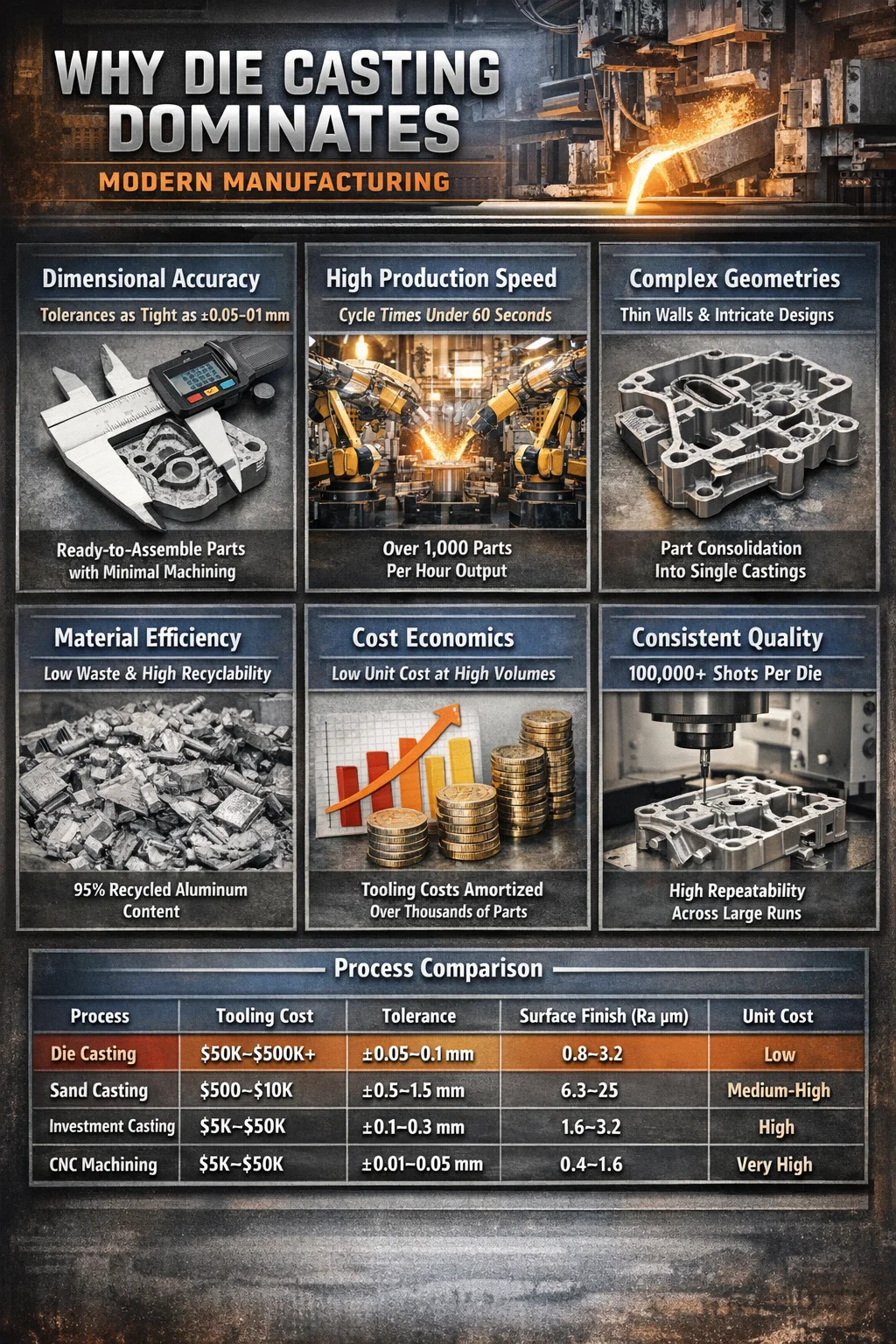

Tässä artikkelissa kerrotaan tarkalleen, miksi painevalulla on hallitseva asemansa nykyaikaisessa valmistuksessa. Se kattaa mittatarkkuuden, nopeuden, materiaalitehokkuuden, kustannustalouden ja sen, miten sitä verrataan kilpaileviin prosesseihin.

Mittatarkkuus ja tiukat toleranssit

Painevalu saavuttaa jatkuvasti yhtä tiukat toleranssit kuin ±0,1 mm Useimmissa ominaisuuksissa ja tarkkuustyökaluissa ±0,05 mm:n toleranssit ovat saavutettavissa. Tämä tarkkuus on sisäänrakennettu itse prosessiin – sulaa metallia ruiskutetaan korkeassa paineessa (vaihtelee 1 500 - yli 25 000 psi seoksesta ja osan geometriasta riippuen) karkaistuihin teräsmuotteihin, jotka säilyttävät muotonsa satojen tuhansien laukausten ajan.

Mitä tämä tarkoittaa käytännössä: osat tulevat painevaluprosessista valmiina koottavaksi tai vaativat vain vähäistä toissijaista työstöä. Reiät, kierteet, ulkonemat, rivat ja alaleikkaukset voidaan usein valaa suoraan osaan. Verrattuna hiekkavaluon, jonka toleranssit ovat tyypillisesti ±0,5 mm tai huonommat, painevalu vähentää merkittävästi CNC-viimeistelyn tarvetta.

Esimerkiksi autojen vaihteistokoteloissa laakerien istukan rei'ityskohdat on pidettävä millimetrin murto-osien sisällä. Painevaletut alumiinikotelot saavuttavat tämän suoraan muotista, mikä vähentää koneistusaikaa kappaletta kohden 20 minuutin CNC-työstä 3–5 minuutin kevyeen viimeistelyyn.

Suuri tuotantonopeus ja kiertoaika

Nopeus on yksi painevaluprosessin vahvuuksista. Osan koosta ja seoksesta riippuen sykliajat vaihtelevat alle 10 sekunnista pienten sinkkipainevalukomponenttien kohdalla 60–90 sekuntiin suurempien alumiiniosien osalta. Yksi painevalukone, jossa on monionteloinen muotti, voi tuottaa tuhansia valmiita osia työvuoroa kohden.

Etenkin sinkkipainevalu on poikkeuksellisen nopeaa. Pieniä sinkkikomponentteja – liitinkoteloita, lukitusmekanismeja, pienoisrakenneosia – voidaan valmistaa yli nopeudella 1000 laukausta tunnissa kuumakammiokoneissa. Tätä suorituskykyä ei yksinkertaisesti voida saavuttaa panosvalulla, takomalla tai koneistamalla tankovarastosta.

Autoteollisuuden korkeapainevalulinjat (HPDC) toimivat lähes jatkuvasti, ja automaattinen osien poisto, trimmaus ja laaduntarkastus on integroitu suoraan kennoon. Hyvin optimoitu HPDC-kenno, joka tuottaa alumiinisia moottorin kiinnikkeitä tai vaihteistokoteloita, voi toimia 400-600 kokonaista osaa vuorossa , ilman käyttäjän väliintuloa.

Tämä nopeusetu lisää suuria tuotantoajoja. Kun tarvitset 500 000 identtistä osaa vuodessa, työkalujen yksikkökustannukset kuolevat nopeasti, ja syklin aikaetu näkyy suoraan alhaisempina työkustannuksina osaa kohden.

Monimutkainen geometriaominaisuus

Painevalu mahdollistaa geometrialtaan monimutkaisten osien valmistuksen, jotka olisivat kohtuuttoman kalliita koneistuksessa ja usein mahdottomia takomalla. Sisäkäytävät, ohuet seinät, monimutkaiset ulkoprofiilit, integroidut asennusominaisuudet ja koristeelliset pintarakenteet voidaan yhdistää yhdeksi painevaletuksi osaksi.

Ohut seinän ominaisuus

Alumiiniset painevalut saavuttavat rutiininomaisesti seinämän paksuuden 1,5-2,5 mm . Sinkki, jolla on erinomainen juoksevuus, voi muodostaa seinämiä niin ohuiksi kuin 0,4 mm pienissä osissa. Tämä ominaisuus on kriittinen painonpudotuksessa auto- ja ilmailusovelluksissa sekä kulutuselektroniikan koteloiden koon pienentämisessä.

Osien yhdistäminen

Yksi painevalugeometrian taloudellisesti merkittävimmistä sovelluksista on osien yhdistäminen – yhdistämällä aiemmin useita valmistettuja ja koottuja komponentteja yhdeksi painevaluosiksi. Teslan suurformaatin painevalun (Giga Casting) käyttö konsolidoitui yli 70 yksittäistä leimattua ja hitsattua osaa Model Y:n takarunkorakenteessa yhdeksi alumiinipainevaluksi. Tämä eliminoi asennuskiinnikkeet, hitsausrobotit ja liitostoiminnot suuressa osassa runkorakennetta.

Sama logiikka pätee pienemmässä mittakaavassa monilla toimialoilla. Painevalettu hydraulinen jakotukilohko voi korvata koneistetun lohkon sekä useita hitsattuja liittimiä ja portteja, mikä vähentää sekä osien määrää että mahdollisia vuotokohtia.

Pintakäsittelyn laatu

Painevalu tuottaa pintakäsittelyjä alueella Ra 0,8 - 3,2 µm suoraan muotista ilman lisätyöstöä tai kiillotusta. Tämä on huomattavasti pehmeämpää kuin hiekkavalu (Ra 6,3–25 µm) ja verrattavissa kevyeen koneistukseen.

Sileä valupinta soveltuu suoramaalaukseen, jauhemaalaukseen, anodisointiin tai pinnoitukseen ilman laajaa pintakäsittelyä. Kuluttajille suunnatuissa tuotteissa – kahvat, kotelot, koristelistat – tämä tarkoittaa alhaisempia viimeistelykustannuksia ja nopeampaa myyntikelpoista ulkonäköä.

Painevalutyökalut voivat myös sisältää kuvioituja pintoja, logoja, osanumeroita ja hienoja yksityiskohtia suoraan muottipinnassa, joten brändäys ja tunniste on valettu sen sijaan, että niitä käytettäisiin toissijaisina toimenpiteinä.

Materiaalitehokkuus ja kierrätettävyys

Painevalu on lähes verkon muotoinen prosessi, jolloin metallin tilavuus valmiissa valussa on lähellä kulutetun metallin määrää. Toisin kuin koneistus kiinteästä aihiosta – jossa materiaalin poistonopeus on 50–80 % monimutkaisille osille – painevalu tuottaa suhteellisen vähän romua. Juoksujärjestelmät, ylivuotokaivot ja salama leikataan pois ja kierrätetään suoraan takaisin sulatusuuniin.

Painevalussa käytetyt pääseokset – alumiini, sinkki, magnesium ja kuparipohjaiset seokset – ovat kaikki erittäin kierrätettäviä. Toissijaiset alumiiniseokset (valmistettu kierrätetystä romusta mieluummin kuin primäärisulatetusta metallista) muodostavat suurimman osan painevalussa käytetystä alumiinista, ja niiden tuotanto vaatii noin 5 % energiasta tarvitaan primäärialumiinin tuottamiseen bauksiittimalmista. Tämä tekee painevalusta luonnostaan ​​kestävämmän metallinmuovausprosessin verrattuna niihin, jotka perustuvat ensisijaiseen metallisyötteeseen.

Suurtuotannossa pienilläkin metallisaannon parannuksilla on merkittäviä kustannusvaikutuksia. Laitos, joka valaa 10 000 kg alumiinia päivässä ja parantaa tuottoa 70 prosentista 75 prosenttiin, ottaa talteen 500 kg myyntikelpoista metallia päivässä – mikä vähentää merkittävästi tuotantokustannuksia ja energiankulutusta.

Kustannustaloudet mittakaavassa

Painevalulla on korkeat etukäteistyökalukustannukset – keskikokoisen alumiiniosan tuotantosuulake maksaa tyypillisesti välillä 50 000 ja 250 000 dollaria koon, monimutkaisuuden ja onteloiden lukumäärän mukaan. Erittäin suurten rakennevalujen tai monilevyisten työkalujen kustannukset voivat ylittää 500 000 dollaria. Tämä etupainotteinen investointi on ensisijainen este painevalulle pienivolyymissa sovelluksissa.

Kuitenkin, kun työkalukustannukset poistetaan riittävästä tuotantomäärästä – tyypillisesti 20 000–50 000 osaa tai enemmän – painevalun yksikkökustannukset putoavat selvästi vaihtoehtojen alapuolelle. Nopeiden kiertoaikojen, minimaalisen työmäärän, alhaisten romumäärien ja vähäisten toissijaisten toimintojen yhdistelmä luo yksikkötaloudellisen profiilin, jota kilpailevat prosessit eivät voi verrata volyymiltaan.

Taulukko havainnollistaa, mihin painevalu sopii: se ei ole halvin vaihtoehto pienille volyymeille, eikä se vastaa CNC-työstöä äärimmäisen tarkkuuden saavuttamiseksi. Mutta keskisuuren ja suuren volyymin tuotantoon monimutkaisia ​​osia, jotka vaativat hyvää tarkkuutta, sileitä pintoja ja alhaisia ​​yksikkökustannuksia, sillä on asema, jota mikään muu prosessi ei voi täysin korvata.

Johdonmukaisuus ja toistettavuus pitkillä tuotantoajoilla

Alumiinipainevalussa käytettävä karkaistu H13-terässuulake on tyypillisesti mitoitettu 100 000 - 200 000 laukausta ennen kunnostusta tai vaihtoa. Alemmissa lämpötiloissa ja paineissa toimivat sinkkivalumuotit ylittävät rutiininomaisesti 1 000 000 laukausta . Koko tämän käyttöiän ajan muotin mitat muuttuvat minimaalisesti, mikä tarkoittaa, että osien mitat pysyvät määritelmien sisällä ensimmäisestä laukauksesta viimeiseen.

Tämä toistettavuus on kriittinen kokoonpanolinjatuotannossa. Kun tuhansien identtisten osien on sovittava yhteen muiden useilta toimittajilta hankittujen komponenttien kanssa, johdonmukaisuus on yhtä tärkeää kuin tarkkuus. Painevaletun kannattimen, joka sopii oikein 1. laukaukseen, tulee sopia yhtä hyvin 100 000 laukaukseen – ja hyvin hoidetussa painevalussa se sopii.

Nykyaikaiset painevalukoneet käyttävät suljetun silmukan prosessinohjausta pitämään lyöntiparametrit – ruiskutusnopeus, paine, suutinlämpötila, jäähdytysaika – tiukoissa ikkunoissa, mikä varmistaa entisestään, että osien ominaisuudet pysyvät yhtenäisinä vuoroissa, käyttäjissä ja jopa tiloissa, kun käytetään samaa muottimääritystä.

Seosvaihtoehdot ja mekaaniset ominaisuudet

Painevalu ei rajoitu yhteen materiaaliin. Kaikilla yleisimmin käytetyillä painevaluseoksilla on tietty suorituskykyprofiili:

• Alumiiniseokset (A380, A383, ADC12): Yleisimmin käytetty painevalumateriaali. Hyvä lujuus-painosuhde, erinomainen korroosionkestävyys, hyvä lämmönjohtavuus. Vetolujuus tyypillisesti 300–330 MPa. Ihanteellinen autojen rakenneosiin, elektroniikkakoteloihin, pumppurungoihin.
• Sinkkilejeeringit (Zamak 3, Zamak 5, ZA-8): Korkeampi tiheys kuin alumiini, mutta poikkeuksellinen valusujuvuus mahdollistaa ohuimmat seinät ja hienoimmat yksityiskohdat. Vetolujuus 280-400 MPa. Käytetään laajasti lukoissa, laitteistoissa, liittimissä ja tarkkuuspienoisosissa.
• Magnesiumlejeeringit (AZ91D, AM60): Kevyin painevalussa käytetty rakennemetalli, noin 35 % kevyempi kuin alumiini. Vetolujuus 230–260 MPa. Kasvava käyttö autojen kojetauluissa, ohjauspylväissä, kannettavan tietokoneen alustassa.
• Kupariseokset (messinki, pronssi): Käytetään, kun vaaditaan korroosionkestävyyttä, sähkönjohtavuutta tai laakeriominaisuuksia. Työkalujen suurempi kuluminen kohonneiden valulämpötilojen vuoksi.

Painevalettujen osien mekaaniset ominaisuudet, vaikka ne ovat yleensä pienempiä kuin taotut vastaavat valun mikrohuokoisuuden vuoksi, ovat riittävät valtaosaan rakennesovelluksista. Alumiinin painevalujen lämpökäsittely (T5- tai T6-karkaistu) voi edelleen parantaa lujuutta ja kovuutta tarvittaessa, vaikka tämä rajoittuu matalahuokoisiin osiin, jotka on valmistettu tyhjiöavusteisilla tai puristusvaluprosesseilla.

Sovellukset, joissa painevalu tuottaa eniten arvoa

Sen ymmärtäminen, missä painevalu on erinomaista, auttaa selventämään, milloin se tulisi määrittää kilpailevien prosessien yli.

Autoteollisuus

Autoteollisuuden osuus on karkeasti 70 % kaikesta alumiinin painevalutuotannosta maailmanlaajuisesti. Moottorilohkot, vaihteistokotelot, kytkinkotelot, öljypumput, tasauspyörästön kotelot, jousituskannattimet ja EV-akkukotelot ovat kaikki yleisesti painevalettuja. Ajoneuvojen keveyttäminen polttoainetehokkuuden ja sähköautojen valikoiman parantamiseksi on nopeuttanut siirtymistä rauta- ja teräsvaluista alumiinipuristusvaluihin.

Kuluttajaelektroniikka

Kannettavien tietokoneiden kehykset, älypuhelimen sisäiset rakennekehykset, kamerarungot ja äänilaitteiden kotelot valmistetaan painevalulla - pääasiassa alumiinilla ja magnesiumilla. Mahdollisuus valmistaa ohutseinäisiä rakennekehyksiä, joissa on integroidut lämmönpoistoominaisuudet ja asennusulokkeet, tekee painevalusta suositellun prosessin tällä alalla.

Teollisuuslaitteet ja sähkötyökalut

Vaihteiston kotelot, moottorin päädyt, pneumaattiset ja hydrauliset venttiilirungot ja sähkötyökalujen kotelot on painevalettu suurella tilavuudella kestävyyden ja mittatarkkuuden takaamiseksi. Mahdollisuus integroida monimutkainen sisäinen aukko hydrauliventtiilirunkoon on painevalun erityinen etu koneistettuihin vaihtoehtoihin verrattuna.

Laitteet, lukot ja varusteet

Sinkkipainevalu hallitsee ovien, riippulukkojen runkojen, kaapin varusteiden, putkistojen ja sähköliittimien suuria tuotantomääriä. Sinkkipainevalun yksityiskohtien erottelukyky ja pinnan viimeistely vastaavat tai ylittävät koneistuksen saavutettavuuden murto-osalla tilavuusyksikköhinnasta.

Prosessivalintasi huomioimisen rajoitukset

Painevalu ei ole oikea valinta jokaiseen käyttötarkoitukseen. Sen rajoitusten selvittäminen estää kalliit virheet:

• Korkea työkaluinvestointi: Pienituotanto (alle 10 000–20 000 osaa) ei useinkaan pysty poistamaan työkalukustannuksia kilpailukykyisesti. Hiekkavalu tai sijoitusvalu voi olla taloudellisempaa pienemmillä määrillä.
• Huokoisuus: Vakio korkeapaineinen painevalu vangitsee ilman valuun, jolloin syntyy mikrohuokoisuutta, joka rajoittaa hitsattavuutta ja vaikeuttaa lämpökäsittelyä. Alipainevalu ja puristusvalu lieventävät tätä, mutta lisäävät prosessikustannuksia.
• Rajoitettu seosvalikoima: Kaikki metallit eivät sovellu painevaluon. Korkean sulamispisteen metalliseoksia, kuten terästä ja titaania, ei painevaleta kaupallisesti äärimmäisten lämpötilojen ja nopean muotin kulumisen vuoksi.
• Osakokorajoitukset: Erittäin suuret osat vaativat erittäin suuria ja kalliita koneita. Vaikka nykyään on olemassa rakenteellisia painevalukoneita, joiden puristusvoimat ovat yli 6 000 tonnia, osakoolla on edelleen käytännön rajoituksia.
• Suunnittelun rajoitukset: Seinämän paksuuden tulee pysyä suhteellisen tasaisena kutistumisvirheiden välttämiseksi. Syvät alaleikkaukset ja tietyt sisäiset geometriat vaativat sivutoimia tai ytimiä, mikä lisää työkalujen monimutkaisuutta ja kustannuksia.

Mikään näistä rajoituksista ei poista painevalun keskeisiä etuja – ne yksinkertaisesti määrittelevät toiminta-alueen, jossa painevalu on optimaalinen valinta.

Uusia kehityssuuntia, jotka laajentavat painevalukapasiteettia

Painevaluprosessi kehittyy edelleen laajentaen sovellusvalikoimaansa ja puuttumalla historiallisiin rajoituksiin.

Tyhjiöavusteinen painevalu

Poistamalla ilma muottipesästä ennen ruiskutusta, tyhjiömuottivalu vähentää huokoisuutta dramaattisesti. Tämä mahdollistaa alumiinin painevalujen T6-lämpökäsittelyn, mikä parantaa myötörajaa 30–50 % verrattuna valettuihin olosuhteisiin ja rakenteellisten sovellusten avaamiseen, jotka aiemmin rajoittuivat takomoihin.

Puolikiinteä painevalu (reocasting ja thixocasting)

Metallin ruiskuttaminen puolikiinteässä tilassa - osittain kiinteytettynä lietteeksi eikä täysin nestemäiseksi - vähentää turbulenssia ja loukkuun jäänyt kaasua ruiskutuksen aikana. Puolikiinteillä painevalulla on mikrorakenteet, jotka ovat lähempänä takeita, ja niillä on erinomaiset mekaaniset ominaisuudet ja hitsattavuus. Käyttöönotto lisääntyy autojen rakennekomponenteissa.

Suurimuotoinen rakennepainevalu

Koneita, joiden puristusvoimat ovat 6 000–9 000 tonnia, käytetään autojen rakenteiden megavaluihin. Nämä Teslan volyymituotannon edelläkävijät ja useat OEM-valmistajat omaksuvat järjestelmät tuottavat runko-valkoisia rakenteita yksittäisinä valuina, jotka aiemmin vaativat kymmeniä meistettyjä ja hitsattuja komponentteja. Tämä edustaa perustavanlaatuista muutosta ajoneuvorakenteiden valmistuksessa.

Simulaatiopohjainen työkalusuunnittelu

Kehittynyt muottivirtauksen ja jähmettymisen simulointiohjelmisto mahdollistaa painevalutyökalujen optimoinnin ennen metallin leikkaamista. Porttien sijainnit, kanavan geometria, ylivuotosijoittelu ja jäähdytyskanavan suunnittelu validoidaan digitaalisesti, mikä vähentää tarvittavien työkalujen iteraatioiden määrää ja lyhentää suunnittelusta ensimmäiseen tuotanto-osaan kuluvaa aikaa. Tämä vähentää painevalutyökalujen kehityksen historiallisesti korkeita kustannuksia ja aikajanariskiä.
