Alumiinimetallin valu: prosessit, seokset ja parhaat käytännöt

Mitä alumiinimetallivalu todella tarjoaa

Alumiinin valu on hallitseva valinta kevyille rakennekomponenteille auto-, ilmailu-, kulutuselektroniikassa ja teollisuuslaitteissa – ja hyvästä syystä. Alumiiniseokset tarjoavat suunnilleen tiheyden 2,7 g/cm³ , noin kolmannes teräksestä, kun taas korkean suorituskyvyn valuseokset, kuten A380 ja A356, saavuttavat vetolujuuden välillä 160 MPa - 330 MPa riippuen lämpökäsittelystä. Kun yhdistät tämän lujuus-painosuhteen erinomaiseen korroosionkestävyyteen, korkeaan lämmönjohtavuuteen (noin 96–160 W/m·K) ja kykyyn täyttää monimutkaisia ​​muottien geometrioita, alumiinimetallivalusta tulee kustannustehokkain reitti raakametallista valmiiksi osaksi useimmissa keskisuurten ja suurien tuotantomäärien skenaarioissa.

Suora johtopäätös jokaiselle valmistusvaihtoehtoja arvioivalle: jos kappaleesi painaa enemmän kuin tarvitsee, toimii syövyttävässä tai lämpöä vaativassa ympäristössä ja sitä pitää tuottaa yli 500 yksikköä vuodessa, alumiinivalu ylittää lähes varmasti teräksen valmistuksen, muovin ruiskuvalun ja sinkin painevalun kokonaiskustannuskohtaisesti laskettuna. Tämän artikkelin loppuosassa selitetään tarkalleen miksi, prosesseja, seoksia, toleransseja ja vianhallintaa koskevilla tiedoilla.

Alumiinin ydinvaluprosessit ja milloin niitä käytetään

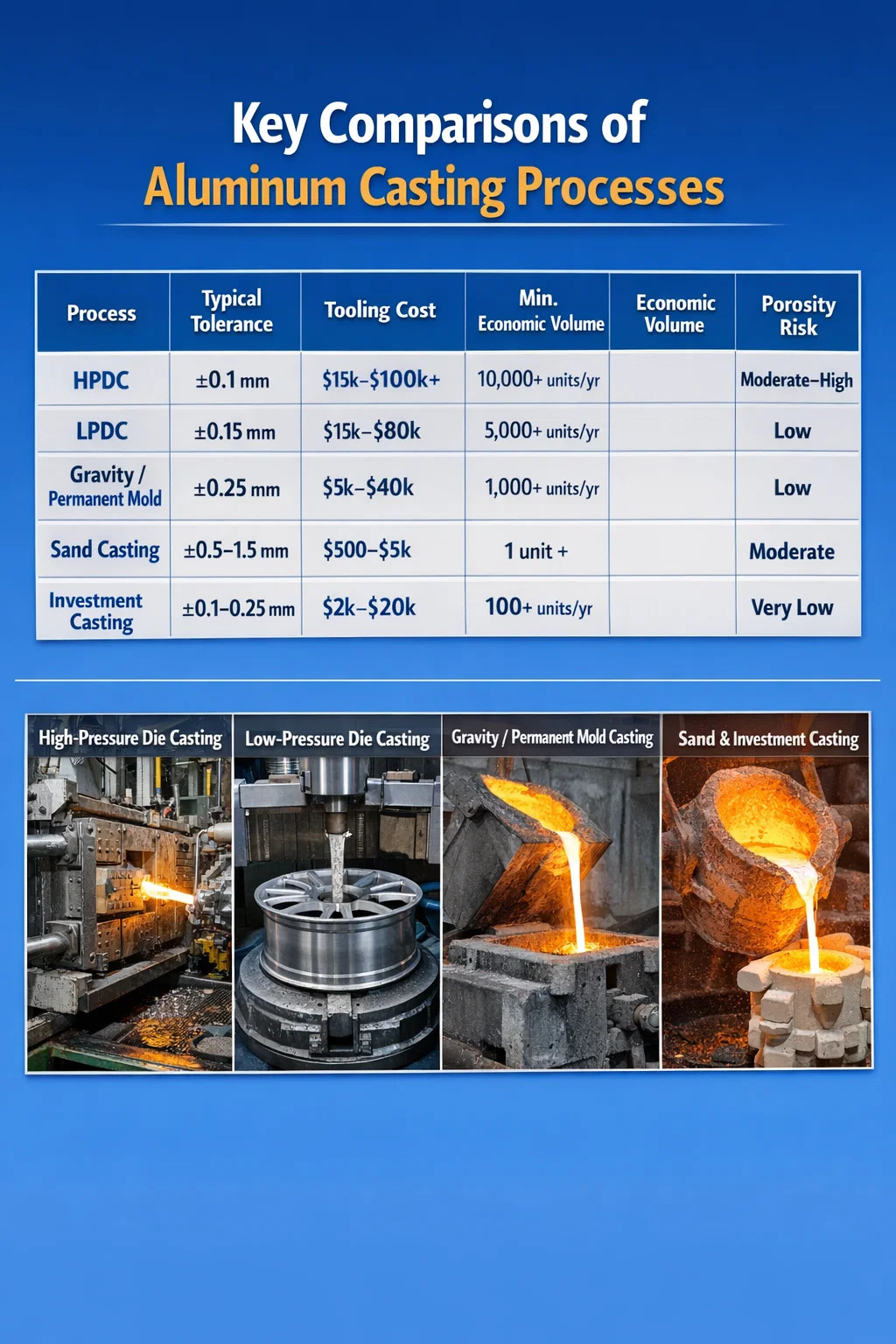

Kaikki alumiinin valumenetelmät eivät ole keskenään vaihdettavissa. Jokaisella prosessilla on erillinen kustannusprofiili, työkalujen läpimenoaika, mitoituskyky ja pinnan viimeistelyalue. Väärän prosessin valinta voi lisätä osakustannuksia 30–60 % tai siirtää mittatoleranssit hyväksyttävien rajojen ulkopuolelle.

Korkeapaineinen painevalu (HPDC)

HPDC pakottaa sulan alumiinin karkaistuun terässuulakkeeseen paineissa 10 MPa - 175 MPa. Jaksoajat kuluvat jopa 30–90 sekuntia laukausta kohti, joten se on suositeltava prosessi yli 10 000 osan tilavuuksille. Pienten ominaisuuksien mittatoleranssit ±0,1 mm ovat rutiininomaisesti saavutettavissa. Seinäpaksuudet ovat jopa 1,0–1,5 mm mahdollisia. Suurin rajoitus on huokoisuus: nopean täytön aikana loukkuun jäänyt kaasu luo mikroskooppisia aukkoja, jotka vaarantavat paineenpitävyyden ja lyhentävät väsymisikää. Tyhjiöavusteinen HPDC ratkaisee tämän olennaisesti ja laskee huokoisuustason alle 0,5 tilavuusprosenttia hyvin kontrolloiduissa toimissa. Työkalukustannukset vaihtelevat 15 000 dollarista yksinkertaisesta yksionteloisesta muotista yli 100 000 dollariin monimutkaisissa monionteloisissa työkaluissa, mikä tarkoittaa, että HPDC on taloudellisesti järkevä vain suuremmilla määrillä.

Matalapaineinen painevalu (LPDC)

LPDC työntää sulaa metallia ylöspäin suulakkeeseen 0,02–0,1 MPa:n ilmanpaineella, mikä johtaa hitaampaan, kontrolloidumpaan täyttöön. Hallittu kiinteytys tuottaa tiheämpiä, huokoisempia valukappaleita verrattuna HPDC:hen. Autovanteiden valmistajat luottavat tästä syystä voimakkaasti LPDC:hen – LPDC:n valmistamilla alumiinivanteilla voidaan saavuttaa 15–25 % parannuksia väsymisiässä verrattuna vastaaviin HPDC-pyöriin. Jaksoajat ovat pidempiä, tyypillisesti 3–8 minuuttia, ja työkalukustannukset ovat verrattavissa HPDC:hen, joten LPDC sopii rakenteellisesti kriittisten osien keskimääräiseen tuotantoon suuremman volyymin hyödykekomponenttien sijaan.

Gravity (pysyvä muotti) valu

Painovoimavalussa käytetään uudelleenkäytettäviä teräsmuotteja ilman painetta. Metalli virtaa sisään pelkällä painovoimalla, jolloin syntyy valukappaleita, joilla on hyvä pintakäsittely (tyypillisesti Ra 3,2–6,3 µm), pieni huokoisuus ja mekaaniset ominaisuudet, jotka sopivat hyvin lämpökäsittelyyn. Painovoimavalulla valmistetut A356-T6-osat saavuttavat säännöllisesti 200–220 MPa:n myötölujuuden ja venymän 6–10 %, joten ne sopivat turvallisuuden kannalta kriittisiin sovelluksiin, kuten moottorin kannakkeisiin, jousituskomponentteihin ja hydraulisarjaan. Työkalukustannukset ovat kohtuulliset, tyypillisesti 5 000–40 000 dollaria, ja taloudelliset määrät alkavat noin 1 000 osasta vuodessa.

Hiekkavalu

Hiekkavalu on edelleen joustavin alumiinimetallin valuprosessi. Kuviotyökalut maksavat vain 500–5 000 dollaria, toimitusajat tilauksesta ensimmäiseen valuun ovat usein alle kaksi viikkoa, eikä kokorajaa ole käytännössä lainkaan – hiekkavaletut alumiiniosat vaihtelevat 50 gramman kiinnikkeistä usean tonnin pumppupesään. Mittatoleranssit ovat leveämpiä (±0,5–1,5 mm on tyypillistä), pinnan viimeistely on karheampaa (Ra 12,5–25 µm) ja kiertoajat paljon pitempiä kuin painevalussa, mutta prototyypeissä, pienivolyymissa osissa ja suurissa rakennevaluissa hiekkavalu on usein ainoa käytännöllinen vaihtoehto. Vihreä hiekka, hartsisidoksella sidottu hiekka ja vaahtomuoviversiot tarjoavat kukin erilaisia ​​kompromisseja tarkkuuden ja hinnan suhteen.

Investointi Casting

Alumiinin sijoitusvalulla (lost-wax casting) saavutetaan kaikkien valuprosessien hienoin pintakäsittely ja tiukimmat toleranssit – Ra 1,6–3,2 µm ja toleranssit ±0,1–0,25 mm ovat vakiona. Monimutkainen sisägeometria, alaleikkaukset ja ohuet seinät 1,5 mm asti ovat saavutettavissa ilman hylsyjä. Prosessi on kallis kappaletta kohti verrattuna HPDC:hen suurilla määrillä, mutta ilmailu- ja avaruusvarusteiden, juoksupyörien ja lääkinnällisten laitteiden koteloissa, joissa koneistuskustannukset muuten olisivat kohtuuttomat, investointivalu alentaa kokonaisvalmistuskustannuksia huomattavasti.

Oikean alumiiniseoksen valinta valua varten

Seoksen valinta on luultavasti merkittävin yksittäinen päätös alumiinivalusuunnittelussa. Väärä seos voi aiheuttaa haurautta, huonoa juoksevuutta kaatamisen aikana, liiallista kutistumishuokoisuutta tai riittämätöntä korroosionkestävyyttä – mitään näistä ei voida korjata pelkällä prosessin optimoinnilla. Alumiinivaluseosperheessä pii (Si) hallitsee ensisijaisena seosaineena, koska pii parantaa dramaattisesti juoksevuutta ja vähentää jähmettymisen kutistumista.

A380: HPDC Workhorse

A380 (Al-Si8.5-Cu3.5) on maailman laajimmin käytetty painevaluseos, jonka osuus on arviolta 50–60 % kaikesta alumiinin HPDC-tuotannosta Pohjois-Amerikassa. Sen korkea piipitoisuus (7,5–9,5 %) antaa poikkeuksellisen juoksevuuden mahdollistaen ohuet seinät ja monimutkaisen geometrian. Kuparilisäykset (3–4 %) lisäävät valettu vetolujuutta noin 324 MPa ja kovuus noin 80 HB. Kompromissi on vähentynyt sitkeys (venymä alle 3 %) ja rajoitettu hitsattavuus. A380 ei sovellu sovelluksiin, jotka vaativat T5- tai T6-lämpökäsittelyä, koska kuparipitoisuus tekee siitä alttiita jännityshalkeilulle sammutuksen aikana.

A356 ja A357: lämpökäsitellyt rakenneseokset

A356 (Al-Si7-Mg0.3) ja korkeamman magnesiumin A357 (Al-Si7-Mg0.6) ovat ensisijaisia seoksia painovoima- ja LPDC-sovelluksissa, joissa rakenteellisella suorituskyvyllä on merkitystä. T6-lämpötilassa (liuoksen lämpökäsittely 540 °C:ssa 8–12 tuntia, sammutus, vanhentaminen 155 °C:ssa 3–5 tuntia) A356-T6 tarjoaa myötölujuuden 207 MPa , murtolujuus 262 MPa ja venymä 6–10 %. A357-T6 nostaa myötölujuuden noin 290 MPa:iin. Molemmat seokset reagoivat hyvin hitsaukseen ja juottamiseen, mikä tekee niistä sopivia kokoonpanoihin. Valimon on valvottava magnesiumpitoisuutta tarkasti – 0,05 % Mg:n hävikki sulatuksen aikana heikentää huomattavasti mekaanisia ominaisuuksia.

319 Seos: Monipuolinen välivaihtoehto

319 (Al-Si6-Cu3.5) on laajalti käytetty moottorilohkoissa, sylinterikannissa ja imusarjassa, missä tarvitaan kohtalaista lujuutta yhdistettynä hyvään työstettävyyteen. Se hyväksyy T5- ​​ja T6-hoidon. As-valettu vetolujuus on noin 185 MPa; T6-käsittely nostaa sen noin 250 MPa:iin. Seoksen kuparipitoisuus antaa hieman paremman stabiilisuuden korkeissa lämpötiloissa kuin A356, mikä koskee moottorin osia, jotka pyörivät ympäristön ja 200–250 °C:n käyttölämpötilan välillä.

535 ja 512: Meri- ja korroosiokriittiset sovellukset

Kun korroosionkestävyys on ensisijainen suunnittelutekijä – laivojen laitteistot, elintarvikkeiden jalostuslaitteet, kemikaalien käsittelykomponentit – magnesiumia hallitsevat seokset, kuten 535 (Al-Mg6.2) ja 512 (Al-Mg4-Si1.8), ylittävät piitä hallitsevat seokset. Ne kestävät erinomaisesti merivettä ja suolasumua ilman pintakäsittelyjä ja niillä on hyvä sitkeys (venymä 8–13 %). Seurauksena on piiseoksiin verrattuna huono juoksevuus, mikä rajoittaa seinämän ohuutta ja geometrista monimutkaisuutta. 535:tä valuvien valimoiden on käytettävä huolellisia uunikäytäntöjä magnesiumin hapettumisen estämiseksi.

Valuvirheiden ymmärtäminen ja hallinta

Alumiinivalujen viat ovat ensisijainen syy romuttujen osien, takuun palautusten ja kenttävikojen vuoksi. Kunkin vikatyypin perimmäisen syyn ymmärtäminen on paljon hyödyllisempää kuin yleiset laaduntarkistuslistat, koska jokaisella vialla on erilainen korjaus ja usein useita uskottavia syitä, jotka on eristettävä järjestelmällisesti.

Huokoisuus: Kaasu ja kutistuminen

Huokoisuus on alumiinimetallivalussa yleisin vika, ja sitä on kahta eri tyyppiä, jotka vaativat erilaisia toimenpiteitä. Kaasun huokoisuus on peräisin sulaan alumiiniin liuenneesta vedystä. Nestemäinen alumiini voi liuottaa jopa 0,69 ml/100 g vetyä sulamispisteessään; kiinteä alumiini mahtuu vain noin 0,036 ml/100g. Kiinteytymisen aikana tämä liuennut vety saostuu pallomaisina huokosina. Korjaus on kaasunpoisto – pyörivän siipipyörän kaasunpoisto typellä tai argonilla 8–15 minuutin ajan vähentää vetypitoisuuden alle 0,10 ml/100 g, mikä on alan standardi rakenneosille. Alennettu painetesti (RPT) tai tiheysmittaus Archimedes-menetelmällä varmistaa sulatteen laadun ennen kaatamista.

Kutistumishuokoisuus muodostuu kiinteytyvän metallin kutistuessa (alumiini kutistuu jähmettyessään noin 3,5–8,5 tilavuusprosenttia) ja nestemäinen metalli ei pääse virtaamaan sisään kompensoimaan. Se näyttää epäsäännöllisiltä, ​​haarautuneilta onteloilta paksuissa osissa tai kuumissa paikoissa. Ratkaisu on portituksen ja nousuputken uudelleensuunnittelu: riittävä nousuputken tilavuus, oikea nousuputken sijoitus raskaimman osan yläpuolelle ja eristettyjen paksujen alueiden jäähdyttäminen, mikä edistää suunnattua jähmettymistä nousuputkea kohti. Simulaatioohjelmistot, kuten MAGMASOFT tai ProCAST, voivat ennustaa kutistumisen huokoisuuden ennen työkalun leikkaamista, mikä säästää merkittäviä työkalujen korjauskustannuksia.

Kylmäsulkimet ja misruns

Kylmäsulkeminen tapahtuu, kun kaksi sulan metallin virtaa kohtaavat, mutta eivät sulaudu täysin, jolloin jäljelle jää näkyvä sauma tai heikko taso. Virheitä tapahtuu, kun metalli jähmettyy ennen muotin täyttämistä kokonaan. Molemmat viat johtuvat riittämättömästä metallin lämpötilasta, riittämättömästä muotin lämpötilasta tai liian hitaasta täyttönopeudesta. HPDC:ssä laukauksen nopeuden toisessa vaiheessa (suuttimen täyttö) on tyypillisesti oltava 30–60 m/s, jotta vältytään kylmäsulkuilta ohuissa osissa. Alumiinin painevalussa muotin lämpötila pidetään 150–250 °C:ssa; sen laskeminen alle 150°C aiheuttaa luotettavasti kylmäsulkuviat seiniin, jotka ovat ohuempia kuin 2 mm.

Oksidisulkeumat

Alumiini muodostaa kiinteän oksidikuoren lähes välittömästi joutuessaan alttiiksi ilmalle. Turbulenttinen kaataminen taittaa tämän oksidikalvon valukappaleeseen bifilm-inkluusioina – ohuina kaksikerroksisina oksidilevyinä, jotka vähentävät dramaattisesti väsymisikää ja venymistä. John Campbellin bifilm-teoria on muuttanut valimokäytäntöä: avain on täyttää muotti ilman turbulenssia, joka taittaa pintaa. Pohjatäytteiset porttijärjestelmät, alennettu syöttöputken korkeus, keraamiset vaahtosuodattimet ja hitaat säädetyt kaatonopeudet vähentävät bifilmipitoisuutta. Väsymisen käyttöiän parannuksia 2–5-kertaisesti on dokumentoitu osissa, joissa bifilmin pitoisuutta on vähennetty pelkällä portin uudelleensuunnittelulla.

Kuuma repiminen

Kuumarepeäminen (kuumahalkeilu) tapahtuu puolikiinteässä tilassa, kun valu on rajoitettu kutistumasta ja vetojännitykset ylittävät osittain jähmettyneen metallin lujuuden. Se ilmenee tyypillisesti äkillisissä leikkausmuutoksissa, terävissä sisäkulmissa ja alueilla, joilla home estää vapaan supistumisen. Suunnittelukorjauksia ovat mm. fileen säteiden lisääminen vähintään 3 mm:iin, yli 3:1:tä suurempien leikkauspaksuuksien välttäminen risteyksissä ja sopivan kokoon taivutettavien muottien tai metallisten muottiosien suunnittelu, jotka liikkuvat valun mukana ulostyönnön aikana.

Muotin suunnitteluperiaatteet, jotka määräävät osien laadun

Muotissa tai suulakkeessa alumiinin valun laatu määräytyy suurelta osin – ei tehtaalla tuotannon aikana, vaan suunnittelu- ja simulointivaiheessa ennen metallin leikkaamista. Kokeneet valimoinsinöörit noudattavat vakiintuneita periaatteita, jotka estävät suurimman osan vikaluokista ennen ensimmäistä koevalua.

• Jakoviivan sijoitus: Jakoviivan tulee olla osan leveimmässä poikkileikkauksessa, jotta muotin monimutkaisuus minimoi ja tasaiset vetokulmat saadaan aikaan. Sen siirtäminen kauemmas kosmeettisista pinnoista välttää välähdyksen näkyvillä alueilla.
• Syvyyskulmat: Ulkopinnat vaativat vähintään 1–2° syväyksen; sisäpinnat (ytimet) vaativat 2–3° tai enemmän. Riittämättömän vedon poistaminen on yksi yleisimmistä syistä muotin vaurioitumiseen ja valun vääristymiseen poiston aikana.
• Porttijärjestelmän suunnittelu: Portit tulee sijoittaa paksuimpaan poikkileikkaukseen ja sijoittaa siten, että se täyttää muotin asteittain alhaalta ylöspäin. Useita ohuita portteja suositellaan yleensä yhden suuren portin sijaan, koska ne vähentävät paikallista lämpöpitoisuutta ja parantavat täytön tasaisuutta.
• Ylivuotokaivot ja tuuletus: HPDC:ssä täyttöreittien päässä olevat ylivuotokaivot keräävät kylmää metallia, oksideja ja loukkuun jäänyttä ilmaa, joista muuten tulisi sulkeumia. Jakolinjan 0,05–0,15 mm syvyydessä tuuletusaukot mahdollistavat ilman poistumisen ilman välähdystä.
• Jäähdytyskanavan asettelu: Tasainen suulakkeen jäähdytys estää paikallisia kuumia kohtia, jotka aiheuttavat kutistumishuokoisuutta ja juottamista. Muodonmukaiset jäähdytyskanavat – nyt koneistettavissa EDM:llä ja lisäainevalmisteisilla muottiterillä – voivat lyhentää kiertoaikaa 15–30 % verrattuna perinteisiin porattuihin kanaviin.
• Ejektoritapin sijoitus: Ejektoritapit on jaettava, jotta voima kohdistuu tasaisesti osaan. Toiseen päähän keskittyneet tapit aiheuttavat vääristymiä, erityisesti ohutseinämäisissä valukappaleissa. Pin-merkkien tulee sijaita ei-kosmeettisilla, ei-toiminnallisilla alueilla.

Alumiinivalujen lämpökäsittely: milloin ja miten

Lämpökäsittely voi parantaa alumiinivalujen mekaanisia ominaisuuksia oleellisesti – mutta vain silloin, kun seos on lämpökäsiteltävissä ja valukappaleen huokoisuus on riittävän alhainen, jotta karkaisu ei aiheuta rakkuloiden muodostumista. Normaalin kaasuhuokoisuuden omaavia HPDC-valuja ei voida käsitellä perinteisesti T6-käsittelyllä, koska loukkuun jäänyt kaasu laajenee liuoslämpökäsittelyn liotuksen aikana 500–540°C:ssa muodostaen pintarakkuloita. Tämä on yksi syy, miksi HPDC:tä käytetään yleensä valettu- tai T5-tilassa (vain keinotekoinen vanhentaminen, ilman liuoskäsittelyä).

T6 käsittely painovoima- ja hiekkavaluihin

Gravitaatiovaluissa A356 ja A357 T6-sykli alkaa liuoslämpökäsittelyllä 535–545°C:ssa 8–12 tunnin ajan, jonka aikana piihiukkaset sferoidoituvat ja Mg₂Si liukenee matriisiin. Valu sammutetaan sitten kuumassa vedessä (60–80 °C) kylmän veden sijaan jäännösjännityksen vähentämiseksi ja silti ylikyllästyksen saavuttamiseksi. Keinotekoinen vanheneminen tapahtuu 150–160°C:ssa 3–5 tunnin ajan. Jokainen vaihe on kriittinen: aliliotus liuoskäsittelyn aikana jättää Mg₂Si:n liukenematta ja vähentää saavutettavaa lujuutta 10–15 %; yli-ikääntyminen vähentää lujuutta ja kovuutta, koska saostuma karkeutuu.

T5-käsittely painevaluille

T5-käsittely – keinotekoinen vanhentaminen ilman aikaisempaa liuoskäsittelyä – soveltuu HPDC-valuihin, jotka on valmistettu metalliseoksista, jotka säilyttävät jonkin verran ylikyllästystä nopean stanssauksen seurauksena. A380:lle ja vastaaville seoksille T5-vanhentaminen 155–165 °C:ssa 4–6 tunnin ajan lisää kovuutta 10–20 % ja parantaa mittapysyvyyttä. Se ei tuota T6:n ominaisuuksia, mutta välttää huokoisuuteen liittyvät rakkula-ongelmat. Sovelluksissa, jotka vaativat täydellisiä T6-ominaisuuksia painevalumuodossa, vaihtoehtoisia reittejä ovat tyhjiövalu tai puristusvalu (jotka tuottavat matalahuokoisia valukappaleita, jotka ovat yhteensopivia liuoskäsittelyn kanssa).

Mittojen vakaus ja stressin lievitys

Tarkkuustyöstöön tarkoitetut valut, joita ei ole muuten lämpökäsitelty, tulee saada jännityksenpoistohehkutus 230–260°C:ssa 2–4 tunnin ajan. Kiinteytymisestä ja irtoamisesta aiheutuvat jäännösjännitykset voivat aiheuttaa 0,1–0,5 mm:n mittasiirtymiä ohutseinäisten osien koneistuksen aikana tai sen jälkeen. Tämä koskee erityisesti kotelon ja venttiilirungon valukappaleita, joissa on tiukasti toleranssit porauskohdat.

Alumiinivalujen työstö: nopeudet, syötöt ja työkalun valinta

Alumiini on kaikista valumateriaaleista kaikkein työstettävimpiä, mutta piin ja muiden kovien hiukkasten esiintyminen valuseoksissa tarkoittaa, että työkalun valinta ja leikkausparametrit eroavat muokatun alumiinin parametreista. Tämän oikean tekeminen lyhentää työkalun käyttöikää kertoimella 3–10 kertaa epäoptimaalisiin valintoihin verrattuna.

Korkeapiipitoiset seokset (A380, A390, 16–18 % Si) ovat huomattavasti hankaavampia kuin vähäpiiset seokset. Monikiteinen timanttityökalu (PCD) on vakiovalinta näiden metalliseosten suuren volyymin työstöön, ja työkalun käyttöikä on 50 000–200 000 osaa reunaa kohti verrattuna kovametallin 2 000–10 000 osaa reunaa kohti vastaavissa sovelluksissa. Pienemmille tai vähemmän hankaaville metalliseoksille (A356, 319) päällystämätön tai TiN-pinnoitettu karbidi on kustannustehokas.

• Leikkausnopeus: 300–1500 m/min kovametallille; 1 000–4 000 m/min PCD:lle hypoeutektisissa metalliseoksissa.
• Syöttönopeus: 0,1–0,4 mm/hammas jyrsinnässä; 0,1-0,5 mm/kierros kääntämiseen.
• Työkalun geometria: Suuret kallistuskulmat (12–20°) vähentävät leikkausvoimia ja estävät reunan muodostumisen. Kiillotetut urat vähentävät alumiinin tarttumista.
• Jäähdytysneste: Tulvajäähdytysneste tai minimivoitelu (MQL) estää lämpölaajenemisvirheet tarkkuusrei'issä; kuivakoneistus on mahdollista rouhintaan, mutta ei tiukkojen toleranssien viimeistelyyn.

Valualumiinin poraus ja kierteitys vaatii huomiota kiinnitysjaksoihin, jotka poistavat lastut syvistä reikistä – alumiinin taipumus kierteitetyissä kierteissä kuivissa olosuhteissa on yleinen syy työkalun rikkoutumiseen ja romutettuihin osiin. Kierteen muodostavat kierteet (eikä katkaisukierteet) tuottavat vahvempia kierteitä ilman lastuja ja ovat alan standardi sokeakierteitetyille rei'ille alumiinivalussa.

Pintakäsittelyvaihtoehdot alumiinivaluosille

Valetut alumiinipinnat sopivat usein ei-kosmeettisille sisäosille, mutta monet sovellukset vaativat parempaa korroosiosuojaa, kovuutta tai ulkonäköä. Alumiinivalujen pintakäsittelyvaihtoehtojen valikoima on laajempi kuin useimpien muiden valumetallien.

Anodisointi

Tyypin II (vakio) anodisointi tuottaa 5–25 µm alumiinioksidikerroksen, joka parantaa korroosionkestävyyttä ja jota voidaan värjätä laajalla värialueella. Tyyppi III (kova-anodisointi) tuottaa 25–75 µm kerroksia, joiden pintakovuus on jopa 400–600 HV ja jotka soveltuvat kulutuspinnoille. Valualumiinin rajoitus on se, että korkea piipitoisuus HPDC-seoksissa (A380, ~9 % Si) tuottaa tummempia, vähemmän tasalaatuisia anodisoituja pintoja kuin vähäpiiiset seokset. A356 ja 6061 taottu metalliseos anodisoituvat kirkkaampiin ja tasaisempiin viimeistelyihin. Jos kosmeettisen anodisoinnin laatu on vaatimus, seoksen valinnassa on otettava tämä huomioon suunnitteluprosessin alusta lähtien.

Kromaattikonversiopinnoite (alodiini / iridiitti)

Kromaattikonversiopinnoitetta (MIL-DTL-5541, luokka 1A tai luokka 3) käytetään laajalti ilmailu- ja puolustusteollisuudessa korroosiosuojaukseen ja maalin tarttumiseen. Se ei käytännössä lisää kokoa (0,25–1 µm) ja säilyttää sähkönjohtavuuden, mikä tekee siitä sopivan EMI/RFI-suojaussovelluksiin. Kolmiarvoiset kromaattivalmisteet (Cr³⁺) ovat nyt vakiona useimmissa laitoksissa kuudenarvoisen kromaattien (Cr⁶⁺) ympäristömääräysten vuoksi.

Jauhemaalaus ja nestemäinen maali

Jauhemaalatut alumiinivalut muodostavat kestävän, iskunkestävän 60–120 µm paksuisen pinnan. Esikäsittely (rautafosfaatti, zirkonaatti tai sinkkifosfaatti) määrittää pinnoitteen tarttuvuuden ja korroosionkestävyyden – kromittomasta zirkonaattiesikäsittelystä on tullut standardi autojen ulkoalumiinikomponenteille. Nestemäisiä primer-pintamaalijärjestelmiä käytetään, kun tarvitaan tiukempaa kalvonpaksuuden hallintaa tai kun maskaus monimutkaisen geometrian vuoksi tekee jauhemaalauksesta epäkäytännöllistä.

Ruiskupuhallus ja rummuttaminen

Suihkupuhallusta halkaisijaltaan 0,2–0,8 mm:n teräs- tai keraamisella haulella käytetään rutiininomaisesti oksidipinnan valupintojen puhdistamiseen, visuaalisen ulkonäön parantamiseen ja suotuisan 50–150 MPa:n puristusjäännösjännityksen aikaansaamiseen pintaan. Tämän puristusjännityksen mekanismin on osoitettu pidentävän A357-ilmailuvalujen hallitun lyönnin pidentää väsymisikää 30–60 % korkean syklin sovelluksissa. Keraamisten materiaalien rumpu (värähtelyviimeistely) poistaa reunat ja parantaa pinnan viimeistelyä tasaisesti monimutkaisilla geometrioilla ilman manuaalista käsittelyä.

Laaduntarkastusmenetelmät alumiinivalua varten

Alumiinivalujen tehokas laaduntarkastus vaatii useita toisiaan täydentäviä menetelmiä, koska mikään yksittäinen tekniikka ei havaitse kaikkia vikatyyppejä. Silmämääräinen tarkastus, mittamittaus ja rikkomaton testaus (NDT) ovat kaikki välttämättömiä kriittisten osien täydellisessä laatujärjestelmässä.

• Röntgen- ja CT-skannaus: Teollisuusröntgen (2D-radiografia) on vakiomenetelmä alumiinivalujen sisäisen huokoisuuden, sulkeumien ja kutistumisen havaitsemiseksi. 3D-tietokonetomografia (CT) tarjoaa tilavuusvirhekartat vokselin resoluutiolla 5–50 µm asti, mikä mahdollistaa kvantitatiivisen huokoisuusanalyysin hyväksymiskriteerien, kuten ASTM E2868 tai ASTM E505, mukaan. CT-skannausta käytetään yhä enemmän tuotekehityksessä ja ensimmäisen artikkelin tarkastuksessa silloinkin, kun tuotannontarkastuksessa käytetään 2D-röntgeniä.
• Väriaineen tunkeutumisen tarkastus (DPI): DPI paljastaa pintaa rikkovat viat – halkeamat, kylmäsulkeutumiset, pinnan huokoisuus. Se on halpa ja soveltuu kaikkiin alumiiniseoksiin. Tyypin I (fluoresoivat) tunkeutuvat järjestelmät, joissa käytetään UV-valoa, havaitsevat hienommat viat kuin näkyvät väriainejärjestelmät ja ovat standardeja ilmailuvaluissa ASTM E1417:n mukaisesti.
• Koordinaattimittauskone (CMM): Kosketusanturilla tai optisella skannerilla varustettu CMM varmistaa mittojen yhteensopivuuden GD&T-huomautustekstien kanssa. Uuden valukappaleen ensimmäisen esineen tarkastus vaatii tyypillisesti 100 % kriittisten mittojen mittaamisen 3–5 näytteestä; tuotannon tarkastuksessa käytetään tilastollista otantaa ANSI/ASQ Z1.4 tai Z1.9 mukaan.
• Kovuustesti: Brinell-kovuus (HBW 5/250) on vakiona alumiinivaluissa. Se tarjoaa nopean, epäsuoran varmistuksen siitä, että lämpökäsittely on suoritettu oikein – A356-T6:n pitäisi näyttää 75–90 HB; as-cast A380 näyttää 75–85 HB. Kovuustestaus ei korvaa vetolujuustestausta spesifikaatioiden noudattamisen varmistamiseksi, mutta on hyödyllinen 100 % tuotannon seulonnassa.
• Veto- ja väsymiskoe: Hajottava mekaaninen testaus suoritetaan erikseen valetuille koetangoille tai leikatuille tuotantovaluille asiakkaan standardien tai sisäisten laatusuunnitelmien määrittelemillä taajuuksilla. ASTM B108 ohjaa testitankojen valumenettelyjä painovoima- ja kestomuottivaluille.

Alumiinimetallivaluprojektien kustannustekijät

Kun ymmärrät, missä kustannukset kertyvät alumiinivaluprojektissa, ostajat ja insinöörit voivat tehdä suunnittelu- ja hankintapäätöksiä, jotka vähentävät kokonaiskustannuksia sen sijaan, että optimoisivat yksittäisiä rivikohtia. Useimpien alumiinivaluohjelmien viisi suurinta kustannustekijää ovat työkalujen poistot, raaka-aineet, energia, romumäärä ja toissijaiset toiminnot.

Työkalujen poisto

Pienillä määrillä työkalukustannukset hallitsevat osakustannuksia. 50 000 dollarin HPDC-suulake, joka on kuollut yli 10 000 osasta, lisää 5,00 dollaria osaa kohti pelkkään työkalukustannuksiin. 100 000 osalla se maksaa 0,50 dollaria per osa. Tästä syystä prosessivalinnan pienillä määrillä tulisi suosia hiekkavalua tai edullisia painovoimatyökaluja, vaikka syklikohtaiset kustannukset olisivat korkeammat – työkalujen kuoletuksen aritmetiikka yleensä voittaa, kun volyymit ovat alle 2 000–5 000 osaa vuodessa.

Seoksen hinta ja metallin saanto

Ensisijaisen alumiiniharkon hinta vaihtelee LME-hinnan kanssa, joka on vaihdellut 1 500 dollarista 3 800 dollariin tonnilta viimeisen vuosikymmenen aikana. Toissijainen (kierrätetty) alumiini maksaa 20–40 % vähemmän kuin ensiöalumiini, ja sitä käytetään useimmissa painevalutoiminnoissa. Metallin saanto – valmiin valun painon suhde kaadetun metallin kokonaismäärään – vaihtelee 50–60 %:sta hiekkavalussa (suurilla nousuputkilla) 80–92 %:iin HPDC:llä (tehokkaalla portilla). 10 %:n parannus tuoton 500 tonnin vuosittaisessa toiminnassa 2 000 dollarilla/tonni alumiinia vähentää materiaalikustannuksia 100 000 dollarilla vuodessa.

Romumäärä ja sen vaikutus alavirtaan

Alumiinin valutoimintojen romumäärä vaihtelee alle 2 prosentista hyvin hoidetuissa suurivolyymiisissa HPDC-laitoksissa 10–20 prosenttiin uusien ohjelmien julkaisujen yhteydessä tai valimoissa, joissa prosessin hallinta on huono. Jokainen 1 %:n lisäys romumäärässä lisää noin 1 %:n osakustannuksiin, ennen kuin otetaan huomioon romutetuille osille jo suoritettujen toissijaisten toimenpiteiden kustannukset. Osien, jotka työstetään merkittävästi ennen vian havaitsemista, romutettavan yksikön hinta voi olla 3–5 kertaa pelkkä valukustannukset. Tästä syystä investoimalla reaaliaikaiseen prosessien valvontaan – kaviteettipaineanturit, suuttimen lämpötilan lämpökuvaus, laukausprofiilianalyysi – on positiivinen ROI myös kohtuullisilla tuotantomäärillä.

Toissijaiset toiminnot

Koneistus, lämpökäsittely, pinnan viimeistely, kokoonpano ja vuototestaus ovat toissijaisia toimintoja, jotka usein ylittävät valukustannukset kokonaiskustannusyhtälössä. Valukappale, jonka valmistus maksaa 4,00 dollaria, voi maksaa 18,00 dollaria koneistuksen jälkeen, 3,00 dollaria lämpökäsittelyn jälkeen ja 2,00 dollaria pinnan viimeistelyn jälkeen – yhteensä 27,00 dollaria ennen marginaalia. Valmistussuunnittelun (DFM) tarkastelu keskittyi toissijaisten toimintojen vähentämiseen – tarpeettomien koneistettujen ominaisuuksien poistamiseen, valupintojen käyttämiseen toleranssien sallimissa rajoissa, itsepaikantavien ominaisuuksien suunnitteluun kiinnitystä varten – alentaa rutiininomaisesti kokonaisvalmistuskustannuksia 15–30 % vaarantamatta osan toimivuutta.

Alumiinivalutekniikan kehittyminen

Alumiinivaluteollisuus on kokenut enemmän teknistä kehitystä viimeisen kymmenen vuoden aikana kuin kolmen edellisen vuosikymmenen aikana, mikä johtuu pääasiassa autojen sähköistys- ja keveysvaatimuksista. Useat erityiset kehityssuunnat muokkaavat uudelleen sitä, mitä alumiinivalu voi tuottaa ja millä hinnalla.

Gigacasting ja rakennepainevalu

Teslan suurikokoisten HPDC-koneiden (6 000–9 000 tonnin puristusvoima) valmistaminen kokonaisten takaosan pohjarakenteiden valmistamiseksi yksittäisinä valuina – korvaamalla 70–100 yksittäistä meistettyä ja hitsattua teräsosaa – on herättänyt laajaa kiinnostusta rakenteellisiin painevaluihin. Valmistusmenetelmä vähentää osien määrää, eliminoi hitsaus- ja kokoonpanotyön ja vähentää painoa. Tekninen haaste on pitää huokoisuustasot riittävän alhaisina rakenteellisen eheyden kannalta näissä mittakaavassa. Erityisesti rakennepainevalua varten kehitetyt metalliseokset, mukaan lukien Silafont-36 ja Aural-2, tarjoavat paremman sitkeyden (venymä 10–15 %) kuin standardi A380 valettuina ilman lämpökäsittelyä, mikä mahdollistaa T6-päivitykset tarvittaessa.

Puolikiinteän metallin valu (reocasting ja thixocasting)

Puolikiinteän metallin (SSM) prosessointi ruiskuttaa alumiinia osittain jähmettyneenä, lietetilassa (40–60 % kiinteässä fraktiossa) eikä täysin nestemäisessä muodossa. Tiksotrooppinen liete virtaa paineen alaisena, mutta sen turbulenssi on paljon pienempi kuin nestemäisellä HPDC:llä, mikä johtaa minimaaliseen kaasun kulkeutumiseen ja oksidibifilmipitoisuuteen. SSM-valut saavuttavat alle 0,1 %:n huokoisuustason ja ovat täysin yhteensopivia T6-lämpökäsittelyn kanssa, mikä tuottaa mekaanisia ominaisuuksia, jotka lähestyvät muokattua alumiinia. Prosessin kustannukset ovat 20–40 % perinteiseen HPDC:hen verrattuna, mutta sovelluksissa, joissa vaaditaan rakenteellista eheyttä ja lämpökäsiteltävissä olevaa painevalettua muotoa, SSM on teknisesti vertaansa vailla.

Simulaatiovetoinen muotoilu

Valusimulaatioohjelmisto (MAGMASOFT, ProCAST, Flow-3D Cast) on edennyt pisteeseen, jossa täyttökuvio, jähmettymissekvenssi, lämpögradientit ja jäännösjännityksen jakaumat voidaan ennustaa suurella tarkkuudella ennen työkalujen valmistusta. Valimot, jotka investoivat simulointikykyyn, raportoivat 30–50 %:n vähennyksistä työkalukokeissa ja ensimmäisen tuotteen hylkäämisessä. Taloudellinen tilanne on suoraviivainen: 30 000–80 000 dollaria vuodessa maksava simulaatiopaketti säästää huomattavasti enemmän työkalujen uudelleenkäsittelyssä ja romussa kaikissa valimoissa, joissa on yli 2–3 miljoonaa dollaria vuotuisissa työkaluprojekteissa.

Lisäainevalmistus työkaluille ja ytimille

3D-painetut hiekkamuotit ja -ytimet, jotka on tuotettu silikahiekasta sideainesuihkutulostuksella, ovat lyhentäneet hiekkavalun läpimenoaikoja viikoista päiviin ja mahdollistaneet monimutkaiset sisäiset geometriat, jotka ovat mahdottomia tavanomaisilla hylsylaatikoilla. Hiekkasydän, joka vaati aiemmin 15 000 dollarin ydinlaatikkotyökalun ja 6 viikon toimitusajan, voidaan nyt tulostaa 24–48 tunnissa hintaan 200–800 dollaria. Painevalussa lisäainevalmisteiset mukautetut jäähdytyssisäkkeet ja laserjauhepetifuusiolla valmistetut suojusten vuoraukset parantavat lämmönhallintaa ja muotin käyttöikää mitattavasti korkean tuotannon ohjelmissa.
